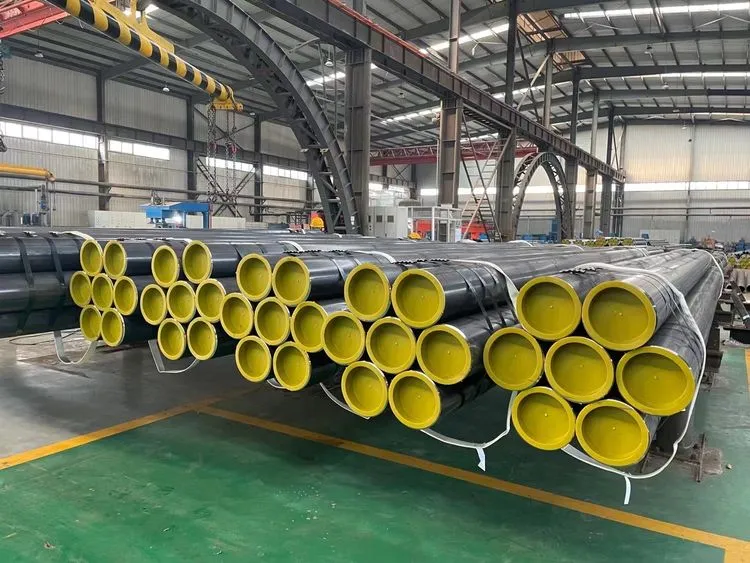

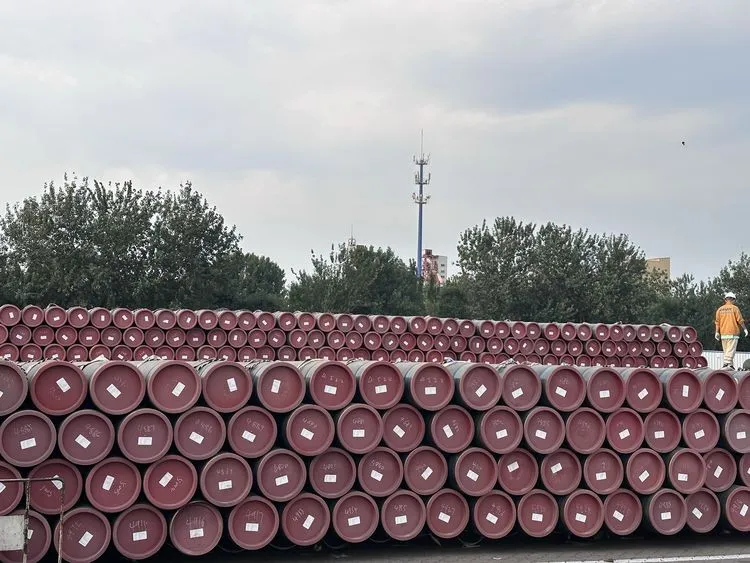

ERW Çelik Boru, ERW Muhafaza, ERW Karbon Çelik Boru, MS ERW Boru, GI ERW Boru, Paslanmaz Çelik ERW Boru

MARKA: BRISK STEEL

Boyutlar:

OD (Dış Çap): 21.3-660mm
WT (Duvar Kalınlığı): 1.0-20mm veya sch5, sch10, sch40, sch80, st, xs

UZUNLUK:0.5M---20M

Standart:

erw borusu için

ASTM A53B, ASTM A135, ASTM A178, ASTM A252

API 5L X42/46/52/56/60/70

ASTM A500, ASTM A513

EN 10204/10217 S235JR,S275JR, S355,S355JR,S355J2H

efw borusu için

karbon çelik efw boru: ASTM A671, ASTM A672

paslanmaz çelik erw boru: ASTM A312

alaşımlı çelik efw boru: ASTM A691

Kaplama

3PE Kaplama

3PP Kaplama

FBE Kaplama

Epoksi Kaplama

Özel Boyama

Kullanımları:

ERW Hat Borusu İçin

ERW Muhafazası İçin

ERW Yapı Borusu İçin

Yüksek basınç ve yüksek sıcaklık için

ERW Borusu

Dış Çap Toleransı

Standart	Dış Çap	Boru Ucu Toleransı	Boru Gövdesinin Toleransı
API 5L	219.1-273.1	+1.6 mm, -0.4 mm	±0.75%
	274.0-320	+2.4 mm, -0.8 mm	±0.75%
	323.9-457	+2.4 mm, -0.8 mm	±0.75%
	508	+2.4 mm, -0.8 mm	±0.75%
	559-610	+2.4 mm, -0.8 mm	±0.75%

Duvar Kalınlığı Toleransı

Standart	Seviye	Dış Çap	Duvar Kalınlığı
API 5L	A	219.1-457	+15%, -12.5%
	B	508-610	+17.5%, -12.5%
	X42-X80	508-610	+19.5%, -8%

Kimyasal Analiz ve Mekanik Özellikler

Standart	Sınıf	Seviye	Kimyasal Analiz(%)				Mekanik Özellikler(min)(Mpa)
Standart	Sınıf	Seviye	C	Mn	P	S	Çekme Dayanımı	Verim Gücü
API 5L	PSL1	B	0.26	1.20	0.030	0.030	414	241
		X42	0.26	1.30	0.030	0.030	414	290
		X46	0.26	1.40	0.030	0.030	434	317
		X52	0.26	1.40	0.030	0.030	455	359
		X56	0.26	1.40	0.030	0.030	490	386
		X60	0.26	1.40	0.030	0.030	517	414
		X65	0.26	1.45	0.030	0.030	531	448
		X70	0.26	1.65	0.030	0.030	565	483
	PSL2 (İngilizce)	B	0.22	1.20	0.025	0.015	414	241
		X42	0.22	1.30	0.025	0.015	414	290
		X46	0.22	1.40	0.025	0.015	434	317
		X52	0.22	1.40	0.025	0.015	455	359
		X56	0.22	1.40	0.025	0.015	490	386
		X60	0.22	1.40	0.025	0.015	517	414
		X65	0.22	1.45	0.025	0.015	531	448
		X70	0.22	1.65	0.025	0.015	565	483
		X80	0.22	1.85	0.025	0.015	621	552

Yüksek frekanslı düz dikişli elektrik dirençli kaynaklı çelik boruerw çelik boru) şekillendirme makinesinden sonra sıcak haddelenmiş bobindir, yüksek frekanslı akım cilt etkisi ve yakınlık etkilerinin kullanımı, boru kenarının ısıtılması ve eritilmesi, basınç altında kaynak silindirinin sıkılmasıyla üretim elde edilir.

Yüksek frekanslı dirençli kaynak çelik boru, kaynak borusu ve sıradan kaynak işlemi aynı değildir, kaynak gövdeden eriyen ana metalden yapılır, mekanik mukavemet genel borudan daha iyidir. Pürüzsüz görünüm, yüksek hassasiyet, düşük maliyetli kaynak yüksek ve küçük, uygun 3PE korozyon önleyici kaplama. Yüksek frekanslı kaynaklı boru ile tozaltı kaynaklı boru arasındaki kaynak yöntemlerinde önemli farklılıklar vardır. Kaynak işlemi yüksek hızda anında yapıldığından, kaynak kalitesinin sağlanması zorluğu tozaltı kaynağına göre çok daha yüksektir.

ERW Muhafazası

Standart: API SPEC 5CT

Uygulama: Muhafaza kuyu duvarı görevi görür

Şartname

Aşırı doz		İŞTE		Son Tip
inç	mm	inç	Mm	Seviye
				J55	M65	N80/L80-1	P110
				K55	M65	N80/L80-1	P110
8 5/8	219.08	0.304	7.72	-	Not:	-	-
		0.352	8.94	PSLB (Kamu Lisansı)	PSLB (Kamu Lisansı)	-	-
		0.400	10.16	PSLB (Kamu Lisansı)	PSLB (Kamu Lisansı)	PLB (Kamu Hizmetleri)	PLB (Kamu Hizmetleri)
		0.450	11.43	-	PLB (Kamu Hizmetleri)	PLB (Kamu Hizmetleri)	PLB (Kamu Hizmetleri)
		0.500	12.70	-	-	PLB	PLB
9 5/8	244.48	0.352	8.94	PSLB (Kamu Lisansı)	PSLB (Kamu Lisansı)	-	-
		0.395	10.03	PSLB (Kamu Lisansı)	PSLB (Kamu Lisansı)	PLB (Kamu Hizmetleri)	PLB (Kamu Hizmetleri)
		0.435	11.05	-	PLB	PLB	PLB (Kamu Hizmetleri)
		0.472	11.99	-	PLB (Kamu Hizmetleri)	PLB (Kamu Hizmetleri)	PLB (Kamu Hizmetleri)
		0.545	13.84	-	-	PLB (Kamu Hizmetleri)	PLB (Kamu Hizmetleri)
10 3/4	273.05	0.350	8.89	Kamu hizmeti kuruluşu	Kamu hizmeti kuruluşu	-	-
		0.400	10.16	Kamu hizmeti kuruluşu	Kamu hizmeti kuruluşu	-	-
		0.450	11.43	Kamu hizmeti kuruluşu	Kamu hizmeti kuruluşu	Kamu hizmeti kuruluşu	Kamu hizmeti kuruluşu
		0.500	12.57	-	Kamu hizmeti kuruluşu	Kamu hizmeti kuruluşu	Kamu hizmeti kuruluşu
		0.545	13.84	-	-	-	Kamu hizmeti kuruluşu
13 3/8	339.72	0.380	9.65	Kamu hizmeti kuruluşu	Kamu hizmeti kuruluşu	-	-
		0.430	10.92	Kamu hizmeti kuruluşu	Kamu hizmeti kuruluşu	-	-
		0.480	12.19	Kamu hizmeti kuruluşu	Kamu hizmeti kuruluşu	Kamu hizmeti kuruluşu	Kamu hizmeti kuruluşu
		0.514	13.06	-	-	Kamu hizmeti kuruluşu	Kamu hizmeti kuruluşu
16	406.40	0.438	11.13	Kamu hizmeti kuruluşu	-	-	-
		0.495	12.57	Kamu hizmeti kuruluşu	-	-	-
		0.656	16.66	P	-	-	-
18 5/8	473.08	0.435	11.05	Kamu hizmeti kuruluşu	-	-	-
20	508	0.438	11.13	PSLB (Kamu Lisansı)	-	-	-
		0.500	12.70	PSLB (Kamu Lisansı)	-	-	-
		0.635	16.13	PSLB (Kamu Lisansı)	--	-	-

Boyutsal Tolerans

Standart	OD toleransı	WT'ye tolerans	Boru Gövdesinin Düzlüğü	Boru Ucu Düzlüğü	Ağırlığa Karşı Tolerans
API 5CT	+1%, -0.5%	-12.5%	0.2%L'den küçük veya eşit	3,18 mm'den küçük veya eşit	+6.5%, -3.5%

Mekanik Özellikler

Standart	Seviye	Verim Gücü (Mpa)	Çekme Dayanımı (Mpa)	Sertlik(HRC)	Çarpma Enerjisi (J) (dak)	Darbe Sıcaklığı (derece)
API 5CT	J55	379-552	517'den büyük veya eşit	-	T-10-20(SR16)	21
	K55	379-552	655'ten büyük veya eşit	-	L-10-27(SR16)	21
	M65	448-586	586'dan büyük veya eşit	22'den küçük veya eşit	T-10-20, L-10-41 C19-20, C76-77(SR16)	0
	L80	552-655	655'ten büyük veya eşit	23'ten küçük veya eşit
	N80	552-758	689'dan büyük veya eşit	-
	P110	758-965	862'dan büyük veya eşit	-

Kimyasal Bileşim(%)

Standart	Seviye	C	Mn	P	S	Hayır	Cu	Si
API 5CT	J55	-	-	0.030'dan büyük veya eşit	0.030'dan büyük veya eşit	-	-	-
	K55	-	-	0.030'dan büyük veya eşit	0.030'dan büyük veya eşit	-	-	-
	M65	-	-	0.030'dan büyük veya eşit	0.030'dan büyük veya eşit	-	-	-
	L80	0.43'ten büyük veya eşit	1.90'dan büyük veya eşit	0.030'dan büyük veya eşit	0.030'dan büyük veya eşit	0.25'ten büyük veya eşit	0.35'ten büyük veya eşit	0.45'ten büyük veya eşit
	N80	-	-	0.030'dan büyük veya eşit	0.030'dan büyük veya eşit	-	-	-
	P110	-	-	0.030'dan büyük veya eşit	0.030'dan büyük veya eşit	-	-	-
